DSM ESC est un interrupteur électronique pour alimenter le récepteur et les servos. Il combine la tension de sortie de 2 contrôleurs électroniques (ESC), chacun avec un circuit BEC ou d'un ESC en combinaison avec une batterie de réception.

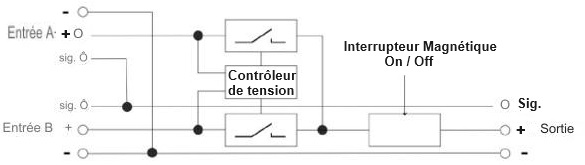

Le signal des gaz du récepteur est fourni simultanément aux 2 contrôleurs. Le DSM ESC comprend également un interrupteur magnétique d'alimentation du récepteur. La tension des contrôleurs connectés aux entrées du DSM ESC est constamment mesurée et fournie directement à la sortie par le processeur interne du DSM ESC.

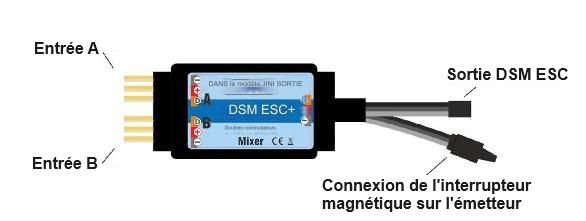

Le DSM ESC bascule ensuite automatiquement entre les entrées afin que votre récepteur soit toujours alimenté par l'alimentation avec la tension la plus élevée. Les sorties de signal sont interconnectées. La sortie DSM ESC est équipée d'un connecteur JR qui permet de connecter la sortie directement au récepteur.
L'autre connecteur JR, mâle, permet de connecter un interrupteur électronique, un interrupteur magnétique ou un RC Switch. Le DSM ESC peut également fonctionner sans interrupteur électronique. Ensuite, le DSM ESC est allumé en permanence et fonctionne uniquement comme un combineur de tension.

Le DSM ESC n'est pas équipé d'un régulateur de tension pour les batteries ou les alimentations en tension connectées. La tension à la sortie du DSM ESC sera toujours égale à la tension de l'entrée avec la tension la plus élevée. Assurez-vous que votre récepteur, vos servos et autres équipements fournis par le DSM ESC sont conçus pour la tension fournie.

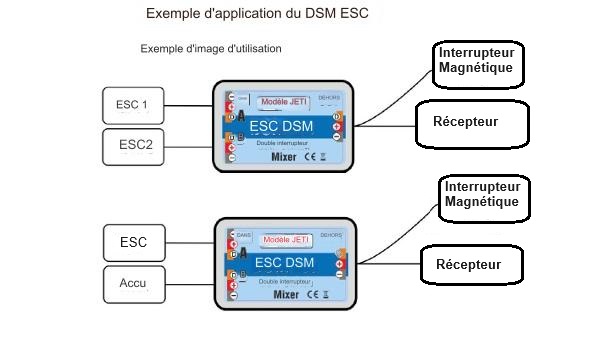

Ce qui permet de brancher 2 contrôleurs avec un bec ou 1 contrôleur Bec + 1 accu de réception en entrée pour alimenter vos récepteurs et vos servos.

Le module bascule d'une source à l'autre pour alimenter votre récepteur avec la tension la plus élevée. Si vous branchez 2 contrôleurs, le DSM ESC agit comme un cordon Y au niveau des signaux. L'ensemble peut être allumé ou éteint en présentant simplement un aimant devant l'interrupeur magnétique livré avec le DSM ESC.

Le DSM ESC est contrôlé par un interrupteur magnétique qui peut être activé à l'aide de la clé magnétique depuis l'extérieur de votre modèle. En touchant la cible avec la clé magnétique comme indiqué sur l'image du chapitre 3, le système est allumé ou éteint. Lorsqu'il est éteint, l'interrupteur électronique consomme très peu d'énergie.

Caractéristiques :

Dimensions : 38x20x7mm
Poids : ~24gr
Courant continu : 10A
Courant max : 20A
Tension : 5 à 8.4V
Consommation : 130µA
Plage de température : -10°C à 85°C

Contenu :

1 x DSM ESC
1 x Interrupteur magnétique
Accessoires

NOTICE

Explications :
